Support Lipo 2S pour R9M sur Taranis X9D ou Qx7 avec maintient du testeur
Ce support en impression 3D en PLA permet de fixer une lipo sur un holder de Taranis.
Celui-ci permet d’alimenter le module R9M sur sa prise externe afin de ne pas trop utiliser la batterie interne de la Taranis.
Il suffit de plugger la prise XT30 sur le module avant d’allumer la Radio et tout est ok.
A savoir que le module s’alimente automatiquement entre batterie externe et interne en fonction de la tension qu’il reçoit.
Je viens de modifier mon modèle pour le rendre compatible directement avec une 2S et avec une variation, l’ajout d’un support de testeur de Lipo histoire d’avoir toujours la tension de la batterie 2S sous les yeux.
Ne pas utiliser de Lipo 3S pour alimenter le module… ( Merci la notice ! )
Au besoin, un élastique pour faire tenir la lipo dans le support et on en parle plus.

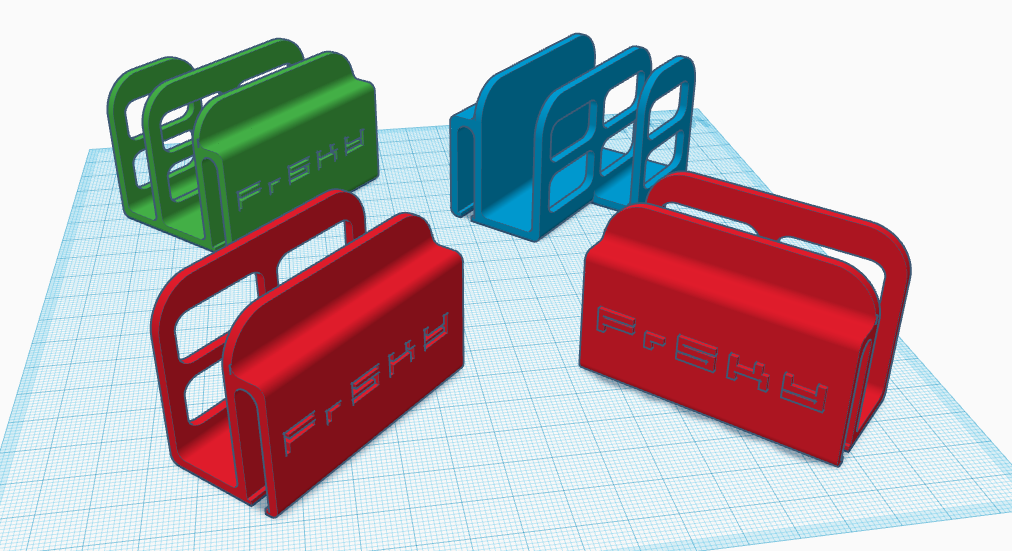

Rendu 3D du support R9M dans ses 4 variations
Photo du module avec support
Téléchargement des fichiers pour imprimer
Vous pourrez télécharger les quatre versions du support sur Thingverse.
2 modèles sans support du testeur sont proposés avec une variation au niveau du logo.
2 modèles avec support du testeur sont proposés avec une variation au niveau du logo.
Si des gens désirent la source du fichier pour mettre leur propre nom ou logo, faites moi signe.
Lien pour acheter le holder, le testeur et la lipo
Lien du support : https://www.banggood.com/Aluminum-Alloy-RC-Drone-Transmitter-Stand-Bracket-Holder-for-FrSky-Taranis-X9DP-Q-X7-X7S-p-1275743.html
Lien du testeur : https://www.banggood.com/Wholesale-1S-8S-Li-po-Battery-Voltage-Tester-Checker-Indicator-Monitor-Buzzer-Alarm-p-26049.html
Lien de la lipo 2s : https://www.banggood.com/XF-Power-7_4V-2200mah-2S-35C-Lipo-Battery-JST-Plug-p-1059862.html
